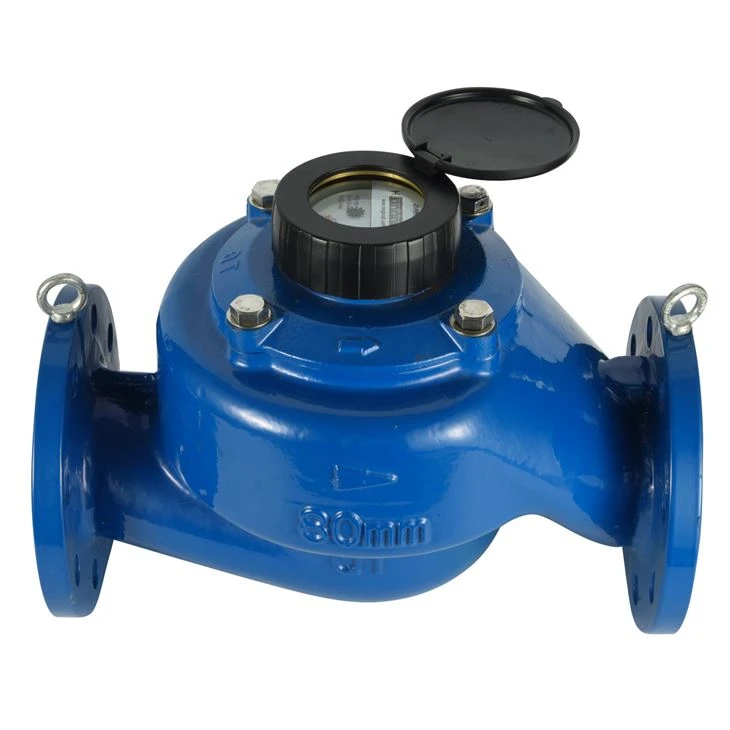

Industrieller Wasserdurchflussmesser Klasse C/R160/R200
WS1ist ein vertikaler Kupferdosentyp, der entwickelt wurde, um das Gesamtvolumen des unidirektionalen Wassers zu messen, das durch große Rohrleitungen in Größen von 50 mm bis 200 mm fließt, wie Leitungswasser, Brunnenwasser, Flusswasser sowie Abwasser, mit Ausnahme von korrosivem Wasser.
Funktionen
* Es ist ein vertikaler Woltman Wasserzähler.
* Magnetantrieb, geringerer Übertragungswiderstand.
* Magnetische Abschirmung, für externen Magnetfeldschutz.
* Abnehmbare Struktur, einfache Wartung.
* Kupfer kann registrieren und große Ziffern sorgen für klares Lesen, lange Lebensdauer.
* Der Messmechanismus kann zur Überprüfung, Wartung und zum Austausch vom Körper abnehmbar sein, und der Körper muss nicht aus der Rohrleitung demontiert werden.
* Austauschbare Teile.

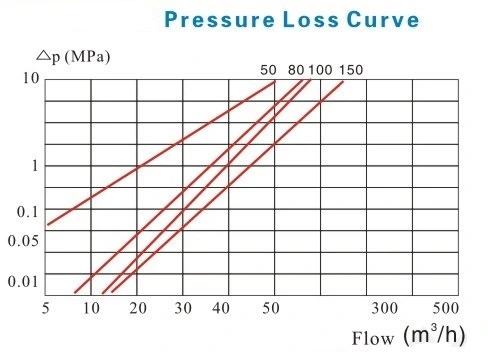

* Geringer Druckverlust.
* Kann mit Reedschalter ausgestattet werden (Register kann sich nicht drehen).
Einhaltung von Standards
Die technischen Daten entsprechen den Normen ISO 4064 Klasse C, R160 und R200.
Arbeitsbedingungen
Wassertemperatur: ≤50ºC für Kaltwasserzähler
Wasserdruck: ≤1MPa oder 1.6MPa oder 4.0 MPa optional (10bar oder 16bar r 40 bar optional)
Installationsanforderungen
*Die Rohrleitung muss vor der Installation gespült werden.
*Das Messgerät sollte während des Betriebs ständig mit Wasser gefüllt sein.
Maximal zulässiger Fehler
In der unteren Zone von Qmin(Q1) inklusive bis aber ohne Qt (Q2) beträgt ±5%.
In der oberen Zone von Qt(Q2) inklusive bis einschließlich Qmax(Q4) ist ±2% (Kaltwasserzähler).
WICHTIGSTE TECHNISCHE DATEN Nach ISO4064:2003 (Alte Norm)
| Zählergröße | Messend | Max. Durchfluss | Nenndurchfluss | Übergangsfluss | Min. Durchfluss | Min. Lesen | Max. Messwert | |
| Mm | Klasse | m³/h | m³ | |||||
| 50 | C | 30 | 15 | 22.5 | 90 | 0.0005 | 999999 | |
| 80 | C | 80 | 40 | 60 | 240 | 0.0005 | 999999 | |
| 100 | C | 120 | 60 | 90 | 360 | 0.0005 | 999999 | |
| 150 | C | 300 | 150 | 225 | 900 | 0.005 | 9999999 | |
| 200 | C | 500 | 250 | 375 | 1500 | 0.005 | 9999999 | |
WICHTIGSTE TECHNISCHE DATEN nach ISO4064:2005(Neuer Standard)
| Zählergröße | Messend | Q4 | Frage 3 | Frage 2 | Frage 1 | Min. Lesen | Max. Messwert |
| Mm | R | m³/h | m³ | ||||
| 50 | 160 | 50 | 40 | 400 | 250 | 0.0005 | 999999 |
| 200 | 320 | 200 | |||||
| 80 | 160 | 78.7 | 63 | 630 | 393.75 | 0.0005 | 999999 |
| 200 | 504 | 315 | |||||
| 100 | 160 | 125 | 100 | 1000 | 625 | 0.0005 | 999999 |
| 200 | 800 | 500 | |||||
| 150 | 160 | 312.5 | 250 | 2500 | 1562.5 | 0.005 | 9999999 |
| 200 | 2000 | 1250 | |||||
| 200 | 160 | 500 | 400 | 4000 | 2500 | 0.005 | 9999999 |
| 200 | 3200 | 2000 |
Abmessungen und Gewicht
| Metergröße | Länge L | Breite W | Höhe H | Anschlussgewinde | ||
| Mm | Mm | D | Bolzenkreis Dia D1 | Verbindungsbolzen | ||
| 50 | 280 | 245 | 300 | 165 | 125 | 4xM16 |
| 80 | 370/225 | 280 | 300 | 200 | 160 | 8xM16 |
| 100 | 370/250 | 300 | 345 | 220 | 180 | 8xM16 |
| 150 | 500 | 335 | 445 | 285 | 240 | 8xM20 |
| 200 | 550 | 28 W | 476 | 340 | 295 | 8xM20 |
