Fernauslesung Woltman Wasserzähler

Fernauslesung Woltman Wasserzähler Klasse B Anwendung Zur Messung hoher Durchflüsse von kaltem Trinkwasser, das durch die Rohrleitungen in Größen von 40 mm bis 600 mm fließt. * Versiegeltes trockenes Zifferblattregister sorgt für klares Ablesen. *Der Messmechanismus...

Anfrage senden

Beschreibung

Fernauslesung Woltman Wasserzähler

Remote Reading Woltman Water Meter Class B/R80

Anwendung

Zur Messung hoher Durchflüsse von kaltem Trinkwasser, das durch die Rohrleitungen in Größen von 40 mm bis 600 mm fließt.

Funktionen

* Magnetantrieb, geringerer Übertragungswiderstand.

* Versiegeltes trockenes Zifferblattregister sorgt für klares Ablesen.

* Der Messmechanismus kann zur Überprüfung, Wartung und zum Austausch vom Körper abnehmbar sein, und der Körper muss nicht aus der Rohrleitung demontiert werden.

*Austauschbare Teile.

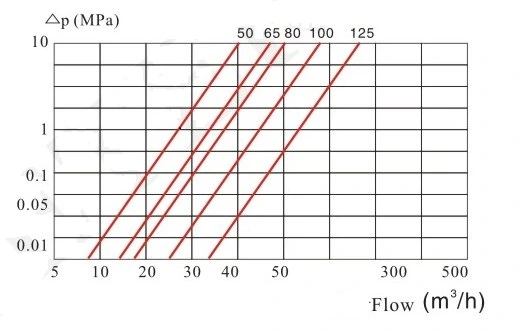

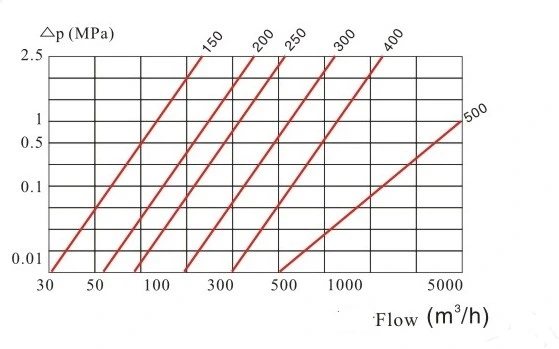

* Geringer Druckverlust. Lange Lebensdauer.

* Kann mit Reedschalter ausgestattet werden (Register kann sich nicht drehen).

Normenkonformität Technische Daten entsprechen iso 4064 Klasse B, R50, R63 und R80

Arbeitsbedingungen

Wassertemperatur: ≤50ºC für Kaltwasserzähler

Wassertemperatur: ≤90ºC für Warmwasserzähler

Wasserdruck: ≤1MPa oder 1.6MPa oder 4.0 MPa optional (10bar oder 16bar r 40 bar optional)

Installationsanforderungen

*Das Messgerät kann in horizontaler, vertikaler oder geneigter Position installiert werden.

*Eine horizontale Position mit der Registerseite nach oben wird empfohlen.

*Die Rohrleitung muss vor der Installation gespült werden.

*Das Messgerät sollte während des Betriebs ständig mit Wasser gefüllt sein.

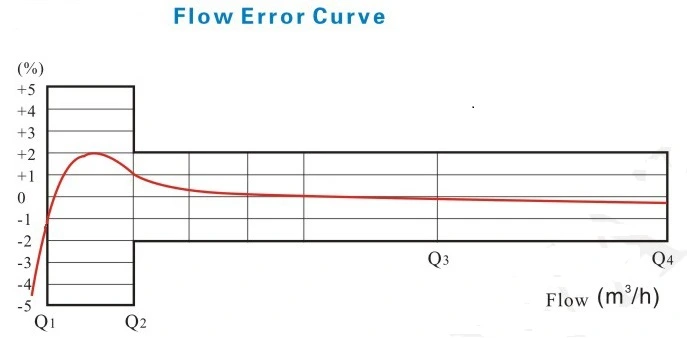

Maximal zulässiger Fehler

In der unteren Zone von Qmin(Q1) inklusive bis aber ohne Qt (Q2) beträgt ±5%.

In der oberen Zone von Qt(Q2) inklusive bis einschließlich Qmax(Q4) ist ±2% (Kaltwasserzähler).

In der oberen Zone von Qt(Q2) inklusive bis einschließlich Qmax (Q4) beträgt ±3% (Warmwasserzähler). Hot Removable Woltman Water Meter Class B (40mm-600mm)

WICHTIGSTE TECHNISCHE DATEN Nach ISO4064:2003 (Alte Norm)

Zählergröße	Messend	Max. Durchfluss	Nenndurchfluss	Übergangsfluss	Min. Durchfluss	Min. Lesen	Max. Messwert
Zählergröße	Messend	Max. Durchfluss	Nenndurchfluss	Übergangsfluss	Min. Durchfluss	Min. Lesen	Max. Messwert
Mm	Klasse	m³/h				m³
40	B	20	10	0.8	0.2	0.0002	999999
50	B	30	15	3	0.45	0.0002	999999
65	B	50	25	5	0.75	0.0002	999999
80	B	80	40	8	1.2	0.002	999999
100	B	120	60	12	1.8	0.002	999999
125	B	200	100	20	3	0.002	999999
150	B	300	150	30	4.5	0.002	999999
200	B	500	250	50	7.5	0.002	999999
250	B	800	400	80	12	0.002	999999
300	B	1200	600	120	18	0.02	9999999
350	B	1600	800	160	24	0.02	999999999
400	B	2000	1000	200	30	0.02	999999999
500	B	3000	1500	300	45	0.02	999999999
600	B	6000	3000	600	90	0.02	999999999

WICHTIGSTE TECHNISCHE DATEN nach ISO4064:2005 (Neue Norm)

Zählergröße	Messend	Q4	Frage 3	Frage 2	Frage 1	Min. Lesen	Max. Messwert
Mm	R	m³/h				m³
40	63	20	16	0.41	0.25	0.0002	999999
50	63	31.25	25	0.63	0.40	0.0002	999999
65	80	50	40	0.80	0.50	0.0002	999999
80	80	78.7	63	1.26	0.79	0.002	999999
100	80	125	100	2.00	1.25	0.002	999999
125	80	200	160	3.20	2.00	0.002	999999
150	80	312.5	250	5.00	3.13	0.002	999999
200	63	500	400	10.16	6.35	0.002	999999
250	50	787	630	20.16	12.60	0.002	999999
300	50	1250	1000	32	20	0.02	9999999
350	50	2000	1600	51.2	32	0.02	999999999
400	50	3125	1600	51.2	32	0.02	999999999
500	50	5000	2500	80	50	0.02	999999999
600	50	7870	4000	128	80	0.02	999999999

Abmessungen und Gewicht

Dimensions2

Metergröße	Länge L	Breite W	Höhe H	Anschlussgewinde
Mm	Mm			D	Bolzenkreis Dia D1	Verbindungsbolzen
40	200	256	400	165	125	4xM16
50	200	256	400	165	125	4xM16
65	200	256	400	185	145	4xM16
80	225	276	400	200	160	8xM16
100	250	286	400	220	180	8xM16
125	250	301	400	250	210	8xM16
150	300	24 W	500	285	240	8xM20
200	350	373	500	340	295	8xM20
250	450	493	730	395	350	12xM20
300	500	516	730	445	400	12xM20
350	500	560	730	520	470	12xM21
400	600	631	830	565	515	16xM24
500	800	785	930	715	650	20xM30
600	1000	865	1030	840	770	20xM33
