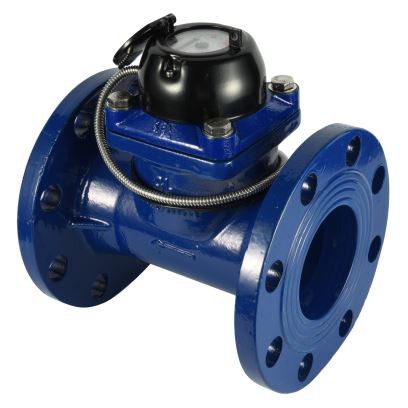

Woltman Wasserzähler (Klasse B) DN 40mm bis DN 600mm)
Anwendung
Es'ein Wasserzähler mit Woltman-Elementen zur Messung von hohen Durchflüssen von kaltem Trinkwasser, die durch die Rohrleitungen in den Größen von 40 mm bis 600 mm fließen.
Merkmale
*Magnetischer Antrieb, niedrigerer Übertragungswiderstand.
*Versiegeltes trockenes Zifferblattregister sorgt für klare Ablesung.
*Das Messwerk kann zur Kontrolle, Wartung und zum Austausch vom Gehäuse abgenommen werden, und das Gehäuse muss'nicht von der Rohrleitung demontiert werden.
*Austauschbare Teile.
*Geringer Druckverlust. Langes Arbeitsleben.
*Kann mit Reedschalter ausgestattet werden (Register kann'nicht drehen). Standardkonformität Technische Daten entsprechen ISO 4064 Klasse B, R50, R63 und R80 Standard
Arbeitsbedingungen
Wassertemperatur: ≤50ºC für Kaltwasserzähler
Wassertemperatur: ≤90ºC für Warmwasserzähler
Wasserdruck: ≤1 MPa oder 1,6 MPa oder 4,0 MPa optional (10 bar oder 16 bar r 40 bar optional)
Installationsvoraussetzungen
*Der Zähler kann in horizontaler, vertikaler oder geneigter Position installiert werden.
*Eine horizontale Position mit der Registerseite nach oben wird empfohlen.
*Rohrleitung muss vor der Installation gespült werden.
*Das Messgerät sollte während des Betriebs ständig mit Wasser gefüllt sein.
Fehlergrenze
In der unteren Zone von Qmin(Q1) inklusive bis aber ausschließlich Qt (Q2) beträgt ±5%.
In der oberen Zone von Qt(Q2) inklusive bis einschließlich Qmax(Q4) beträgt ±2% (Kaltwasserzähler).
In der oberen Zone von Qt(Q2) inklusive bis einschließlich Qmax (Q4) beträgt ±3% (Warmwasserzähler).
TECHNISCHE HAUPTDATEN Gemäß ISO4064 :2003 (Alter Standard)
| Metergröße | Messung | Max. Durchfluss | Nenndurchfluss | Übergangsfluss | Mindestdurchfluss | Mindestablesung | Maximale Lesung | |
| mm | Klasse | m³/h | m³ | |||||
| 40 | B | 20 | 10 | 0.8 | 0.2 | 0.0002 | 999999 | |
| 50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 | |
| 65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 | |
| 80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 | |
| 100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 | |
| 125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 | |
| 150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 | |
| 200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 | |
| 250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 | |
| 300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 | |
| 350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 | |
| 400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 | |
| 500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 | |
| 600 | B | 6000 | 3000 | 600 | 90 | 0.02 | 999999999 | |
TECHNISCHE HAUPTDATEN Gemäß ISO4064:2005 (Neuer Standard)
| Metergröße | Messung | Q4 | Q3 | Q2 | Q1 | Mindestablesung | Maximale Lesung |
| mm | R | m³/h | m³ | ||||
| 40 | 63 | 20 | 16 | 0.41 | 0.25 | 0.0002 | 999999 |
| 50 | 63 | 31.25 | 25 | 0.63 | 0.40 | 0.0002 | 999999 |
| 65 | 80 | 50 | 40 | 0.80 | 0.50 | 0.0002 | 999999 |
| 80 | 80 | 78.7 | 63 | 1.26 | 0.79 | 0.002 | 999999 |
| 100 | 80 | 125 | 100 | 2.00 | 1.25 | 0.002 | 999999 |
| 125 | 80 | 200 | 160 | 3.20 | 2.00 | 0.002 | 999999 |
| 150 | 80 | 312.5 | 250 | 5.00 | 3.13 | 0.002 | 999999 |
| 200 | 63 | 500 | 400 | 10.16 | 6.35 | 0.002 | 999999 |
| 250 | 50 | 787 | 630 | 20.16 | 12.60 | 0.002 | 999999 |
| 300 | 50 | 1250 | 1000 | 32 | 20 | 0.02 | 9999999 |
| 350 | 50 | 2000 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 400 | 50 | 3125 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 500 | 50 | 5000 | 2500 | 80 | 50 | 0.02 | 999999999 |
| 600 | 50 | 7870 | 4000 | 128 | 80 | 0.02 | 999999999 |
Dimensionen und Gewicht
| Metergröße | Länge L | Breite B | Höhe H | Anschlussgewinde | ||
| mm | mm | D | Lochkreis Durchmesser D1 | Verbindungsbolzen | ||
| 40 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
| 600 | 1000 | 865 | 1030 | 840 | 770 | 20xM33 |
