Wasserzähler aus Edelstahl

Wasserzähler aus Edelstahl

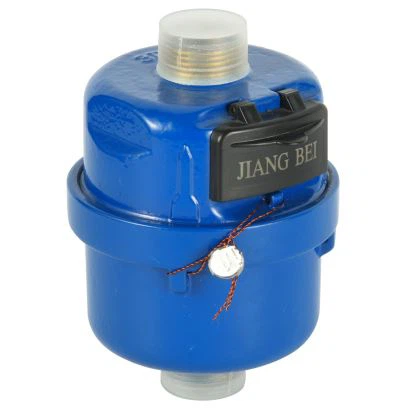

LXH ist ein Drehkolben-Wasserzähler mit mechanischem Getriebe und flüssigkeitsgedichtetem Register, für Den heimischen Einsatz in den Größen 15mm bis 25mm für kaltwasser.

Funktionen

* Gewährleistet eine hohe Empfindlichkeit und genaue Registrierung in einem breiten Durchflussbereich.

* Mechanisches Getriebewerk mit maximaler Zuverlässigkeit; kein Einfluss durch das äußere Magnetfeld.

* Flüssigkeitsversiegeltes Register. Die Walzen sind durch eine spezielle Flüssigkeit geschützt, die aus Wasser gekapselt ist und unter allen Betriebsbedingungen einen klärenden Messwert gewährleistet.

* Korrosionsbeständiger Körper

* Niedrige Startdurchflussrate.

* Geeignet für jede Positionsmontage.

* Internes Rückschlagventil, um den Reservedurchfluss zu vermeiden.

* Internes Sieb. Normenkonformität Technische Daten entsprechen der Norm ISO 4064 Klasse C, R160, R200.

Optionale Funktionen

* Meterkörper: Messing, Edelstahl und Kunststoff.

* Impulsausgang vorgerüstet (bereit für Fernauslesung) für Option.

*Das Pulse-Ausgabegerät besteht aus einem Kunststoffgehäuse mit Reed-Schalter und 1,5 m Kabel mit 2 Adern in Rot und Schwarz.

*Elektrische Daten: Vmax = 24AC / DC, Imax = 0,01A

* Kapazität des Impulsausgangs oder Impulsausgangs vorgerüstet: Größe Dn15 & Dn20 & Dn25, Impulsemitter Kapazität 1 Liter / 2 Pulse)

Arbeitsbedingungen

Wassertemperatur: ≤50ºC für Kaltwasserzähler

Wasserdruck: ≤1MPa oder 1.6MPa optional (10bar oder 16bar optional)

Installationsanforderungen

* Das Messgerät kann in jeder Position installiert werden.

* Die Rohrleitung muss vor der Installation gespült werden.

* Das Messgerät sollte während des Betriebs ständig mit Wasser gefüllt sein.

* Das Messgerät muss mit der Strömungsrichtung installiert werden, die durch den in den Zählerkörper gegossenen Pfeil angezeigt wird.

Maximal zulässiger Fehler

In der unteren Zone von Qmin(Q1) inklusive bis aber ohne Qt (Q2) beträgt ±5%.

In der oberen Zone von Qt(Q2) inklusive bis einschließlich Qmax(Q4) ist ±2% (Kaltwasserzähler).

In der oberen Zone von Qt(Q2) inklusive bis einschließlich Qmax (Q4) beträgt ±3% (Warmwasserzähler).

Zubehör Jeder Wasserzähler hat einen Satz Kupplungen optional: 2pcs Rohr, 2pcs Mutter und 2pcs Dichtung.

WICHTIGSTE TECHNISCHE DATEN Nach ISO4064:2003 (Alte Norm)

WICHTIGSTE TECHNISCHE DATEN nach ISO4064:2014 (Neue Norm)

Abmessungen und Gewicht

L1: die Gesamtlänge mit Anschluss und die Dichtung ohne Kompression.
