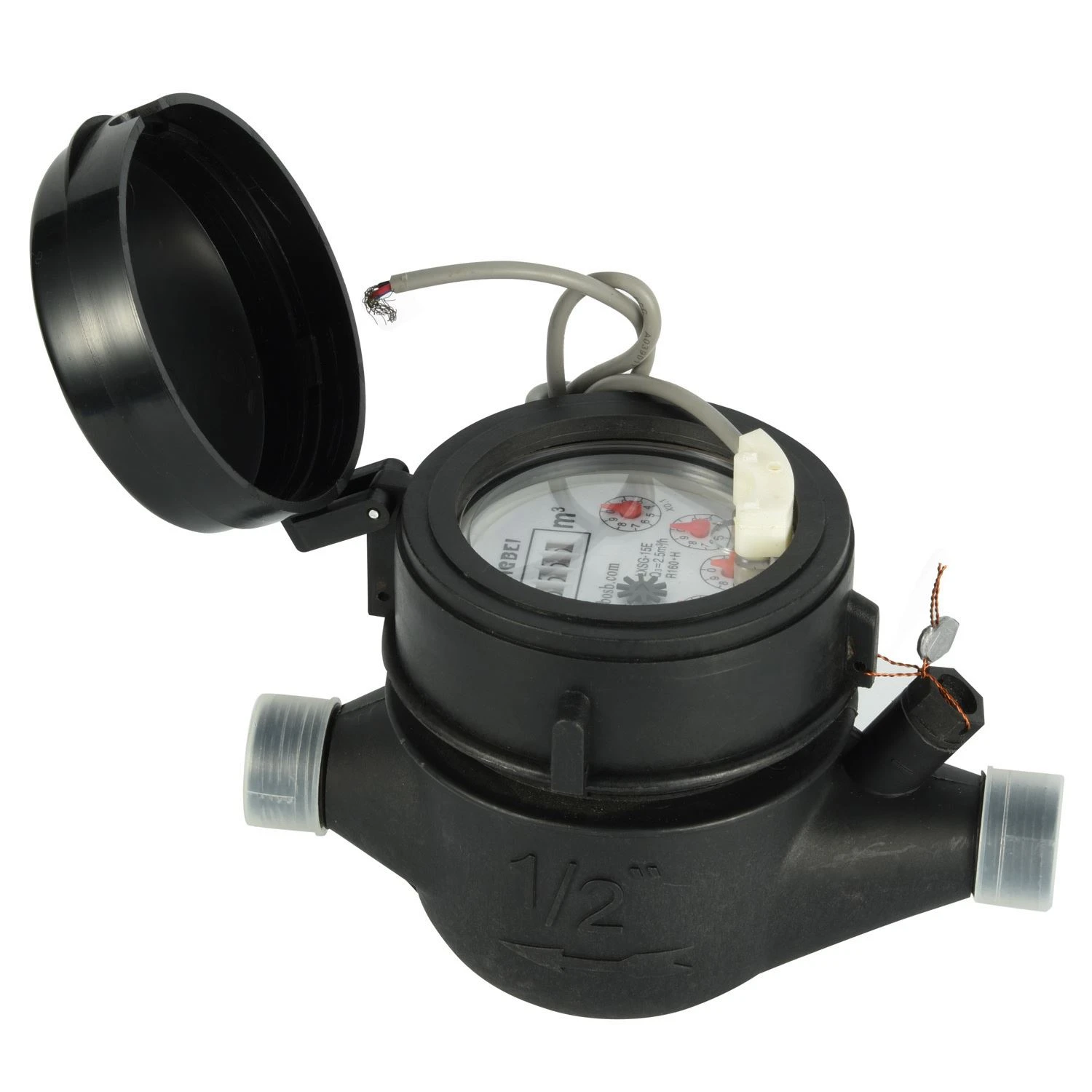

LXSGY-Es ist ein Super-Trockenwasserzähler mit Impulsausgang aus Kunststoff für den Wohnbereich in den Größen 15 mm-50 mm für Kaltwasser. Es ist leicht, sparsam und kann dem Betriebsdruck PN16 standhalten. Inzwischen kann es vorgerüstet oder mit Impulsausgangsfunktion ausgestattet werden.
Merkmale
| Modell Nr. | LXSGY-E |
| Nenndurchmesser | 15-50 mm |
| Prinzip | Geschwindigkeit des Wasserzählers |
| Arbeitsumgebung | Trockenwasserzähler |
| Arbeitsdruck | 1,0 MPa oder 1,60 Karte |
| Wählen | Trocken |
| R=Q3/Q1 | 80/100/125/160 |
| Klasse | B/C |
| Impulsausgang | Jawohl |
| Warenzeichen | JIANGBEI/OEM |
| Transportpaket | Karton exportieren |
| Spezifikation | Kunststoffkörper und Kunststoffverbindungen |
| HS-Code | 90282010 |
Optionale Funktionen
*Verschiedene Längen und Anschlüsse auf Anfrage erhältlich
*Rückschlagventil
*Impulsausgangsoption: Reed-Schalter; Halle oder nichtmagnetische Metallplatte.
*Messgerätkörper: Messing, Plastik, Eisen und Edelstahl zum Vorwählen.
Arbeitsbedingungen
Wassertemperatur: ≤50ºC für Kaltwasserzähler
Wasserdruck: ≤1MPa oder 1,6MPa optional (10bar oder 16bar optional)
Installationsvoraussetzungen
*Der Zähler sollte in horizontaler Position mit der Durchflussrichtung installiert werden, die durch den in das Zählergehäuse eingegossenen Pfeil mit der Registerseite nach oben angezeigt wird.
*Rohrleitung muss vor der Installation gespült werden.
*Das Messgerät sollte während des Betriebs ständig mit Wasser gefüllt sein.
Fehlergrenze
In der unteren Zone von Qmin(Q1) inklusive bis aber ausschließlich Qt (Q2) beträgt ±5%.
In der oberen Zone von Qt(Q2) inklusive bis einschließlich Qmax(Q4) beträgt ±2% (Kaltwasserzähler).
In der oberen Zone von Qt(Q2) inklusive bis einschließlich Qmax (Q4) beträgt ±3% (Warmwasserzähler).
Zubehör
Jeder Wasserzähler hat einen Satz Kupplungen optional: 2 Stück Rohr, 2 Stück Mutter und 2 Stück Dichtung
TECHNISCHE HAUPTDATEN Gemäß ISO4064 :2003 (Alter Standard)
| Größe | Zoll | Klasse | Qmax | Qn | Qt | Qmin | Mindestablesung | Maximaler Messwert |
| Maximaler Durchfluss | Nenndurchfluss | Übergangsströmung | Mindestdurchfluss | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4&Zitat; | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1&Zitat; | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4&Zitat; | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2&Zitat; | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
TECHNISCHE HAUPTDATEN Gemäß ISO4064:2014(Neuer Standard)
| DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
| GRÖSSE | Zoll | 1/2" | 3/4&Zitat; | 1&Zitat; | 11/4&Zitat; | 11/2" | 2&Zitat; |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Mindestablesung (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maximaler Messwert (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maximaler Druck (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Maximaler Verlust (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Maximale Temperatur | T50 | T50 | T50 | T50 | T50 | T50 | |
| Impulsausgangsoption | Reed-Schalter | Vmax=24V, Imax=100mA, Pmax=2W | |||||
| Saal | / | ||||||
| nicht magnetische Metallplatte | / | ||||||
Dimensionen und Gewicht
| Metergröße | Länge | Breite | Höhe | Verbindungsgewinde |
| Dia | ||||
| DN | L | B | H | D |
| mm | mm | |||
| 15 | 165 | 94 | 107.5 | G 3/4B |
| 20 | 190 | 94 | 107.5 | G 1B |
| 25 | 260 | 98 | 117.5 | G1 1/4B |
| 32 | 260 | 98 | 117.5 | G1 1/2B |
| 40 | 245 | 122 | 141.5 | G 2'B |
| 50 | 300 | 130 | 150 | G2 1/2 B |
FAQ
Q1. Was ist unsere Garantie?
A: 5 Jahre Garantie. Bei Qualitätsproblemen bei unseren Wasserzählern übernehmen wir die volle Verantwortung.
Q2. Warum JIANGBEI Wasserzähler wählen?
A: Wir testen die Durchflussmenge, Entmagnetisierungstest, Antimagnetismustest, Druckverlust, Maximaldrucktest, Dauertest streng nach ISO 4064 und EN 14154. Außerdem verfügen wir über ein CNAS-zertifiziertes Wasserzählerlabor, um sicherzustellen, dass unsere Wasserzähler die verschiedenen Kundenanforderungen vollständig erfüllen können.
Q3. Wie sind Ihre Verpackungsbedingungen?
A: Im Allgemeinen verpacken wirWasserzählerinstarker Karton,Holzpalette oder Holzkiste. Und wir können Ihre Marke oder Ihr LOGO auch auf die Verpackung bringen, nachdem Sie Ihre Autorisierungsschreiben erhalten haben.
Q4. Wie sind Ihre Zahlungsbedingungen?
A: T/T 30% als Anzahlung und 70% vor Lieferung oder 70% gegen Kopie des Konnossements. Wir'zeigen euch die Fotos vondeine Wasserzählerund Pakete, bevor Sie den Restbetrag bezahlen.
Q5. Wie sind Ihre Lieferbedingungen?
A: EXW, FOB, CFR, CIF, DDU.
Q6. Wie sieht es mit Ihrer Lieferzeit aus?
A: Im Allgemeinen dauert es ungefähr 10-15 Tage, nachdem Sie Ihre Vorauszahlung erhalten haben. Die spezifische Lieferzeit hängt von den Artikeln und der Menge Ihrer Bestellung abauf Wasserzählern.
Q7. Können Sie nach denWasserzähler Proben?
A: Ja, wir können nach Ihren Mustern oder technischen Zeichnungen produzieren. Wir können die Formen und Vorrichtungen bauen.
Q8. Testest du alle deineWasserzählervor der Auslieferung?
A: Ja, wir haben 100% Test vor der Auslieferung.
Q9.Wie gestalten Sie unser Geschäft langfristig und gut?
A:1. Wir halten gute Qualität und konkurrenzfähigen Preisauf unseren Wasserzählernum unseren Kunden den Nutzen zu sichern. 2. Wir respektieren jeden Kunden als unseren Freund und machen aufrichtig Geschäfte und schließen Freundschaften mit ihnen, egal woher sie kommen.
