Anwendung
Es ist für die Messung von kaltem (heißem) Trinkwasser in Wohnumgebungen konzipiert. Da es sich um einen Impulsübertragungssensor handelt, kann es als mechanischer Zähler für das Fernablesesystem verwendet werden.
Standards
Entspricht: ISO 4064 (entspricht GB / T778-2007), MID14154
Eigenschaften
● Optionen zum Übertragen von Sensoren: Reed-Schalter, Hall-Komponenten, fotoelektrische Elemente usw.
● Übernahme zuverlässiger Sensoren, Entstörung und lange Betriebszeiten
● Verbleibende ursprüngliche technische Parameter
● Restliche Originalanzeigefunktion
● Spezielles Strukturdesign, fortgeschrittene Testmethoden, zuverlässige Signalerfassung.
● Die maximale Übertragungsentfernung vom Wasserzähler zum Datensammler beträgt 150 m
● Breite Anwendung, die mit einer Vielzahl von Datensammlern übereinstimmt
● Trockentyp, Nasstyp, Heißtyp, Kalttyp
● Ein Teil davon könnte von gewöhnlichen Wasserzählern beeinträchtigt werden
Strukturprinzip und Merkmale:
Mit empfindlichen Sensoren und starker Entstörungsfunktion. Dieser Wasserzähler kann aus großer Entfernung genaue Wasserverbrauchsdaten erfassen. Es verfügt über eine Fernübertragungsfunktion durch die Verbesserung der Registerstruktur und bleibt die ursprüngliche Messfunktion. Sie kann mit einem Computer für das konzentrierte Management verbunden werden. Die maximale Übertragungsdistanz vom Wasserzähler zum Datensammler beträgt 150 Meter.
Ein oder mehrere Fernablesungszähler können entsprechend dem Datenerfassungssystem angeschlossen werden. Diese Art von Wasserzähler könnte bei den meisten Datensammlern weit verbreitet sein.
Flow Technische Daten
ART | mm | Q3 / Q1 | Q4 | Q3 | Q2 | Q1 | Mindest | Max |
m³ / h | L / h | m³ | ||||||
LXSY-15E | fünfzehn | 80 | 3.125 | 2,5 | 50 | 31.25 | 0,00005 | 99999 |
100 | 40 | 25 | ||||||
125 | 32 | 20 | ||||||
160 | 25 | 15.62 | ||||||
LXSY-20E | 20 | 80 | 5,0 | 4,0 | 80 | 50 | 0,00005 | 99999 |
100 | 64 | 40 | ||||||
125 | 51.2 | 32 | ||||||
160 | 40 | 25 | ||||||
LXSY-25E | 25 | 80 | 7,875 | 6.3 | 126 | 78,75 | 0,00005 | 99999 |
100 | 100,8 | 63 | ||||||
125 | 80,64 | 50.4 | ||||||
160 | 63 | 39,73 | ||||||
LXSY-32E | 32 | 80 | 12.52 | 10 | 200 | 125 | 0,00005 | 99999 |
100 | 160 | 100 | ||||||
125 | 128 | 80 | ||||||
160 | 100 | 62,5 | ||||||
LXSY-40E | 40 | 80 | 20 | 16 | 320 | 200 | 0,00005 | 99999 |
100 | 256 | 160 | ||||||
125 | 204,8 | 128 | ||||||
160 | 160 | 100 | ||||||
LXSY-50E | 50 | 80 | 31.25 | 25 | 500 | 312,5 | 0,00005 | 99999 |
100 | 400 | 250 | ||||||
125 | 320 | 200 | ||||||
160 | 250 | 156.25 | ||||||
LXSY-65E | 65 | 80 | 50 | 40 | 800 | 500 | 0,00005 | 99999 |
100 | 640 | 400 | ||||||
125 | 512 | 320 | ||||||
160 | 400 | 250 | ||||||
Maximal zulässiger Fehler
Genauigkeit zwischen Q1 und Q2 ± 5%
Genauigkeit zwischen Q2 und Q4 ± 2% (± 3% für heißes Wasser)
Handbuch

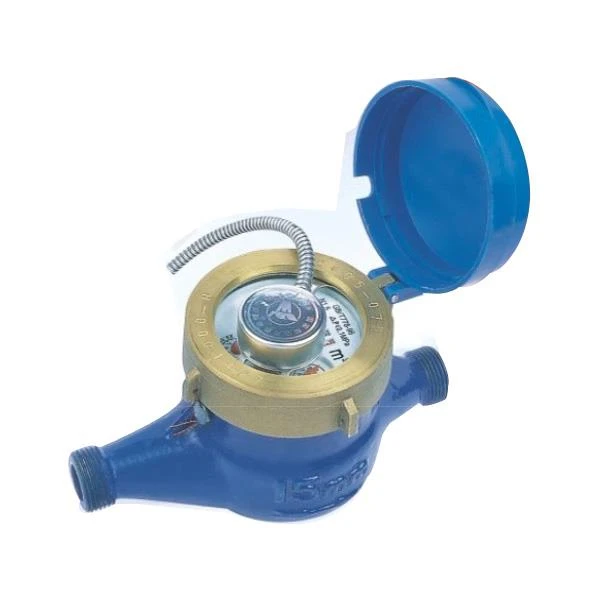

1. LXSY-15E-65E, LXSRY-15E-65E (nassartiger Multi-Jet-Kaltmesswert (heißer Fernauslesewasserzähler). Siehe obenstehende Tabelle für die wichtigsten technischen Parameter. Größe: 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50mm, 65mm.Siehe die Abmessungen und die Gewichtstabelle der Modelle LXS-15E-65E und LXSR-15E-65E.Sensoren: Reed-Schalter, Hall-Elemente und photoelektrische Elemente.

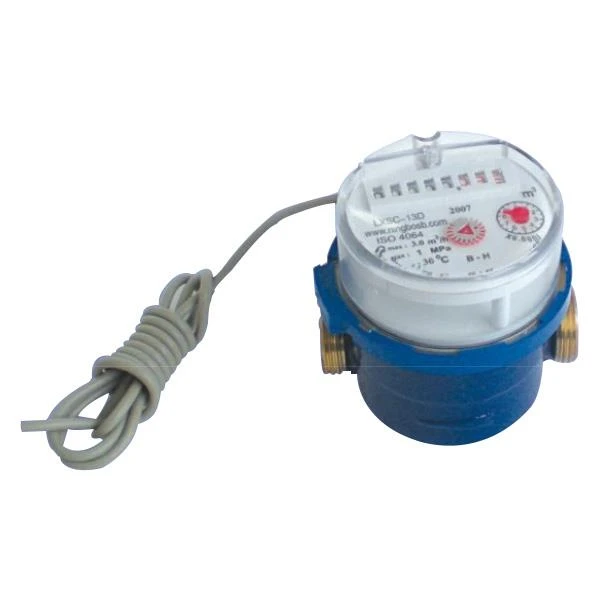

2. LXSCY-13D-25D, LXSCRY-13D-25D (Trockener Kalt- (heißer) Remotereading-Wasserzähler mit Einzelstrahl). Siehe technische Daten der obigen Tabelle Tabelle der Optionen LXSC-13D-25D, LXSCR-13D-25D.Sensoren: Reed-Schalter, Hall-Elemente und fotoelektrische Elemente.
3. LXSGY-15E-50 E, LXSGRY-I5E-50E, (Wasserzähler mit kaltem (heißem) Fernauslesewasser für mehrere Düsen). Siehe technische Datenparameter in der obigen Tabelle. 40mm, 50mm. Siehe Abmessungen und Gewichtstabelle von LXSG-15E-65 E, LXSGR-15E-65E. Sensoroptionen: Reed-Schalter, Hall-Elemente.
4. LXHY-8 (Drehkolbenfernanzeige Messwert für gereinigtes Wasser). In der obigen Tabelle finden Sie die wichtigsten technischen Parameter. Größe: 8mm. Siehe Abmessungen und Gewichtstabelle von LXH-8.
Sensoroptionen: Reed-Schalter, Hall-Elemente. Impulskonstante: I Impuls / L
Marken:
1. Die Impulskonstante könnte von den Kunden bestimmt werden
2. Die Drahtlänge beträgt im Allgemeinen 0,6 m bis 1 m (von den Kunden festgelegt).
3. Draht kann mit rostfreier Schutzabdeckung ausgestattet werden; Die Länge beträgt 500 mm bis 900 mm. Das Gewinde der Anschlüsse ist M8x1, 5 mm.
Drahtverbindungsmethoden:
ein. Reed-Schaltersensoren, zweiadriges Kabel, ohne Polarität.
b. Hall-Elemente, dreiadriges Kabel. Das Rot ist Leistung (3-3,6 V), das Grün wird ausgegeben, das Schwarz ist das Commons
c. Optoelektronische Elemente, vieradriges Kabel. Das Rot ist Leistung (4,5-15 V). Das Grün wird ausgegeben, das Gelb ist das Ende der Sicherungserkennung und das Schwarz ist das Commons.
ARBEITSBEDINGUNG
Arbeitstemperatur für Kaltwasserzähler: + 0,1 ℃ ~ + 50
Arbeitstemperatur für Warmwasserzähler: + 0,1 ℃ ~ + 90
Kopfverlust: △ P63
Arbeitsdruck ≤ 1. 0Mpa
